Монтаж потолочной системы ОПТИМУС выполняется поэтапно: установка шпилек крепления, сборка подсистемы, фиксация соединителей и монтаж ламелей согласно проектной раскладке. Конструкция разработана для быстрой сборки, точной геометрии и удобного доступа к инженерным коммуникациям.
Монтаж потолочной системы ОПТИМУС выполняется в несколько последовательных этапов: установка шпилек крепления, сборка подсистемы, фиксация соединителей и монтаж ламелей. Конструкция рассчитана на быструю установку и точное соблюдение проектной раскладки.
Основные элементы потолочной системы

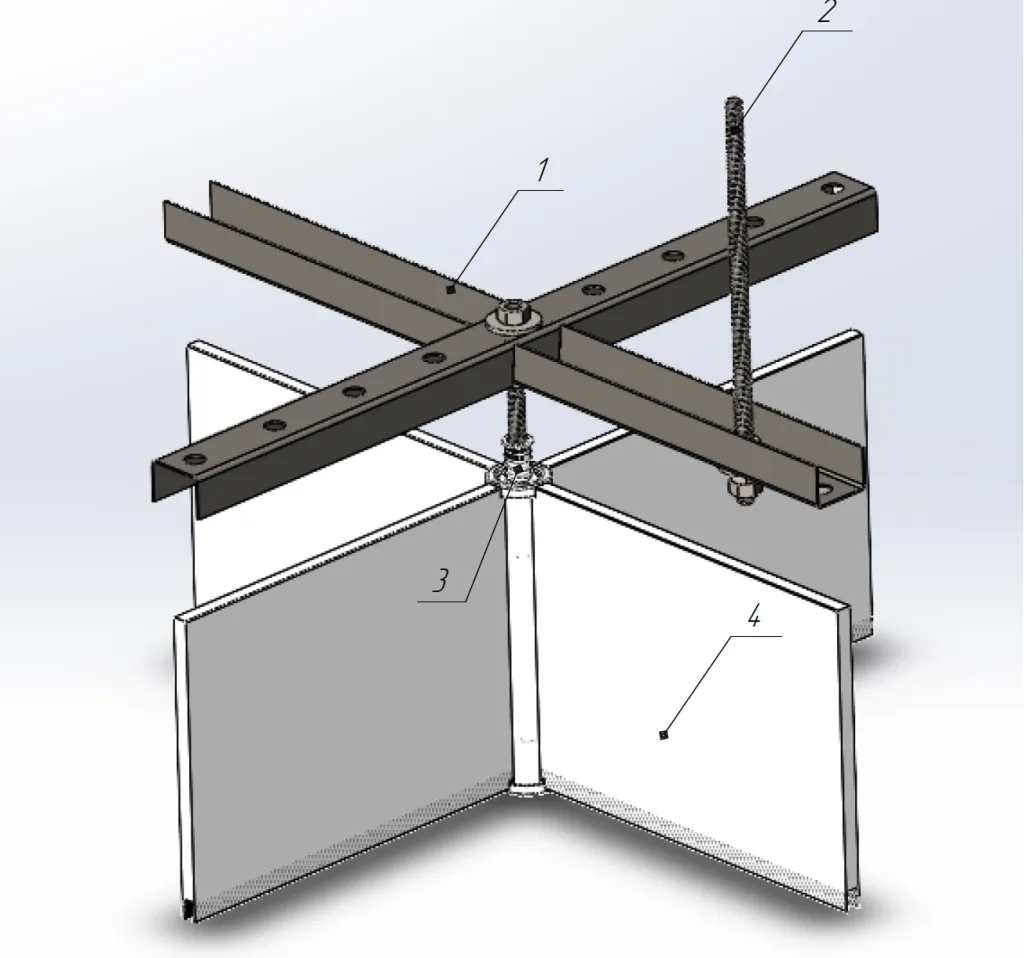

Конструкция потолка включает четыре базовых элемента:
- профиль подсистемы;
- шпилька крепления подсистемы к потолку;
- соединитель;
- ламель.
Подсистема формирует несущую сетку конструкции, а ламели устанавливаются между соединителями согласно проектной раскладке.
Этап 1. Монтаж подсистемы

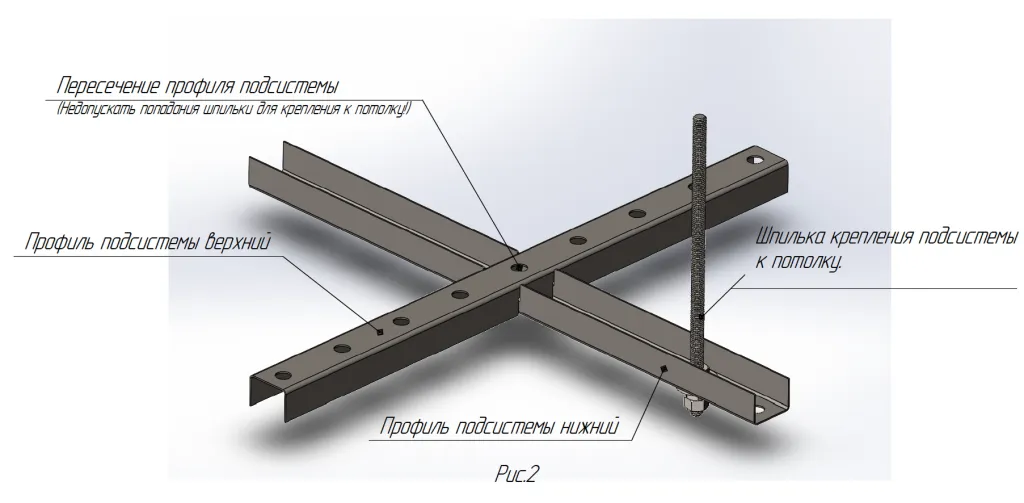

На первом этапе в перекрытие монтируется шпилька крепления подсистемы. Далее на шпильку устанавливается профиль подсистемы.

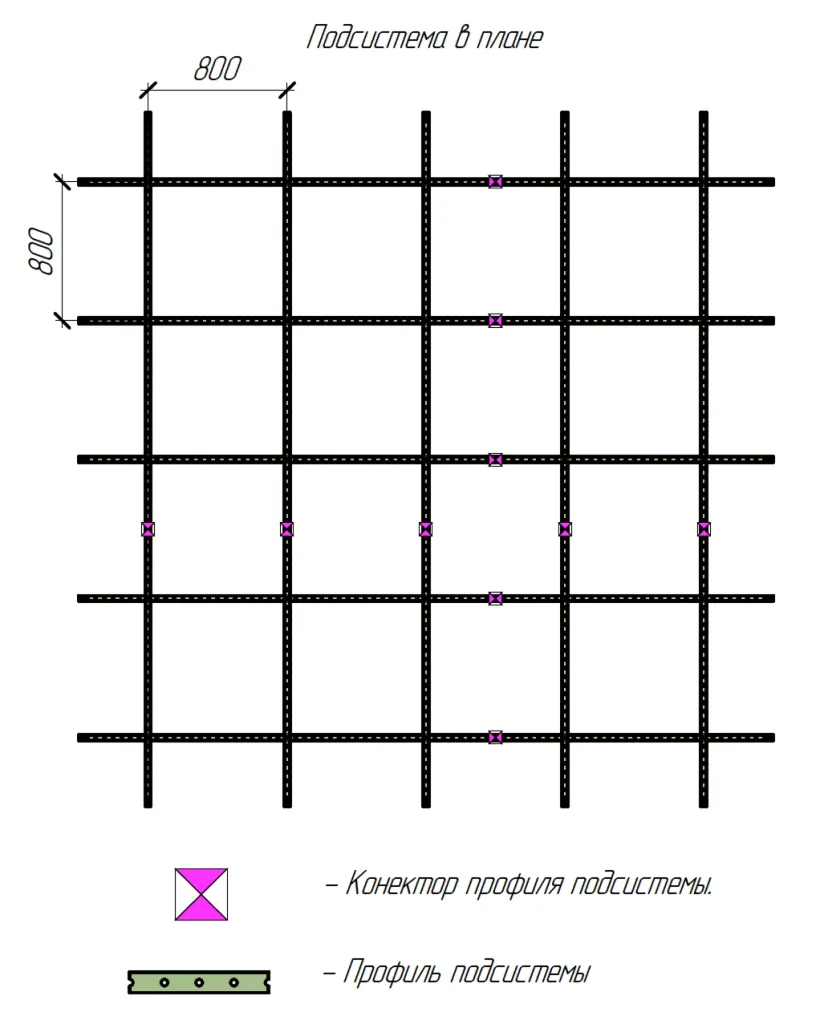

- Стандартный шаг подсистемы — 800×800 мм;
- Шпилька не должна попадать в точку пересечения профилей;
- Нижний профиль крепится к шпильке;
- Верхний профиль укладывается в пазы сверху.
Для соединения профилей используется коннектор подсистемы.

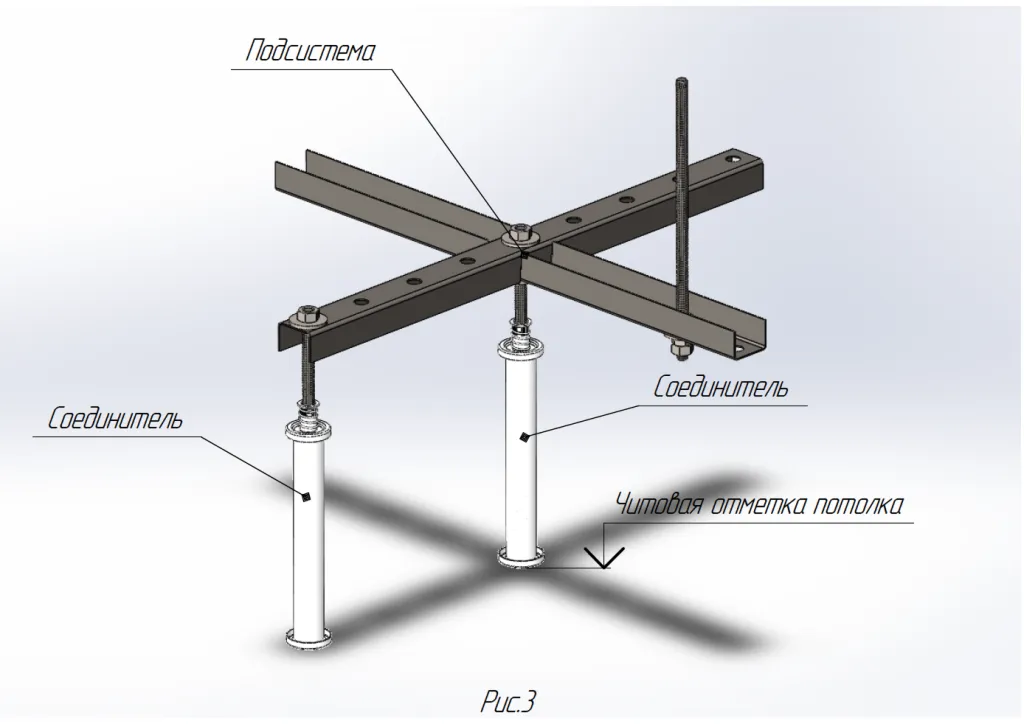

Этап 2. Установка соединителей

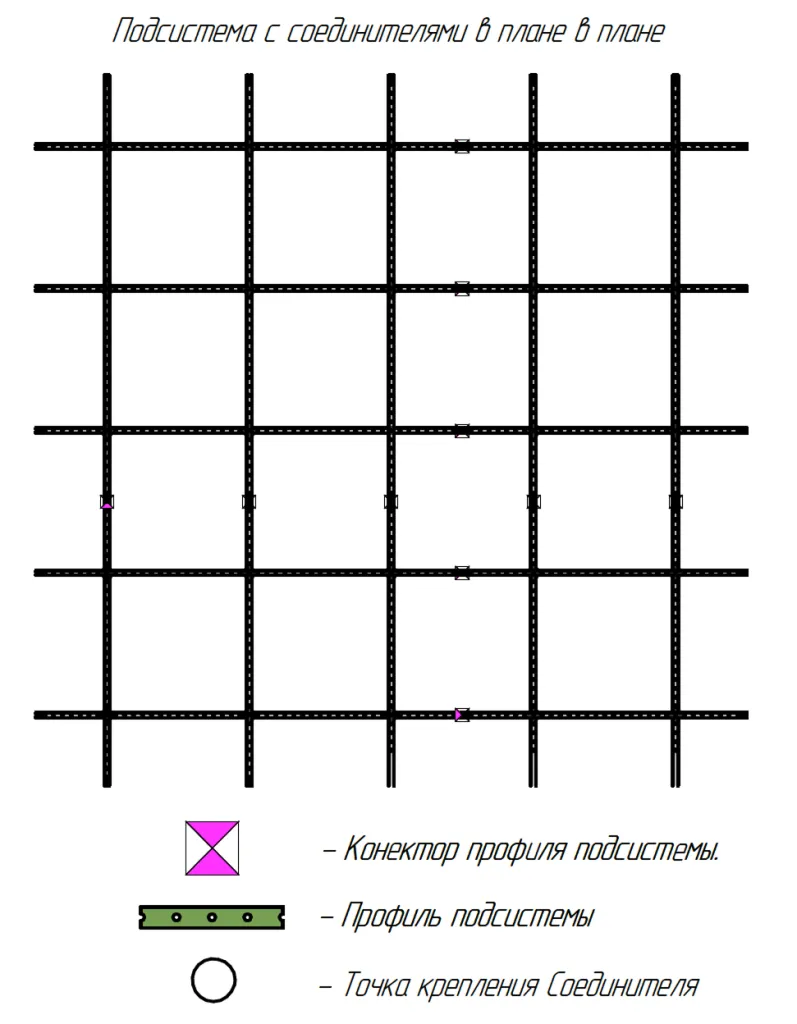

Соединители закрепляются в соответствии с проектной раскладкой, как правило — в точках пересечения подсистемы.
- Все соединители выставляются в одной высотной отметке;
- Нижняя точка задаёт уровень чистого потолка;
- Соединитель может устанавливаться в любом отверстии подсистемы.
Этап 3. Монтаж ламелей
После сборки подсистемы и установки соединителей выполняется монтаж ламелей.

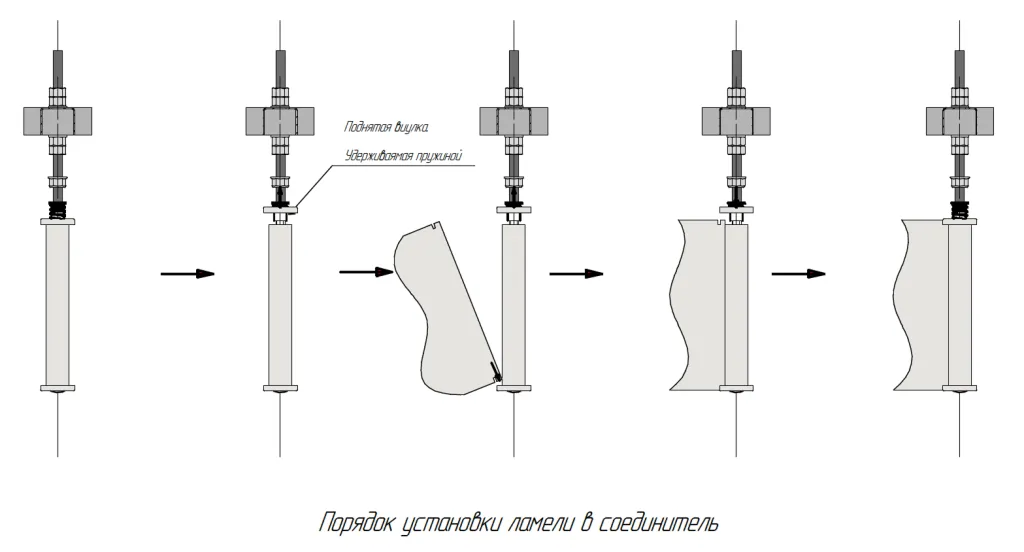

Порядок установки ламели:
- Поднять верхнюю втулку соединителя;
- Вставить ламель пазом в нижнюю бобышку;
- Опустить верхнюю втулку для фиксации.
Ламели размещаются строго согласно утверждённой раскладке потолка.
Монтажные размеры

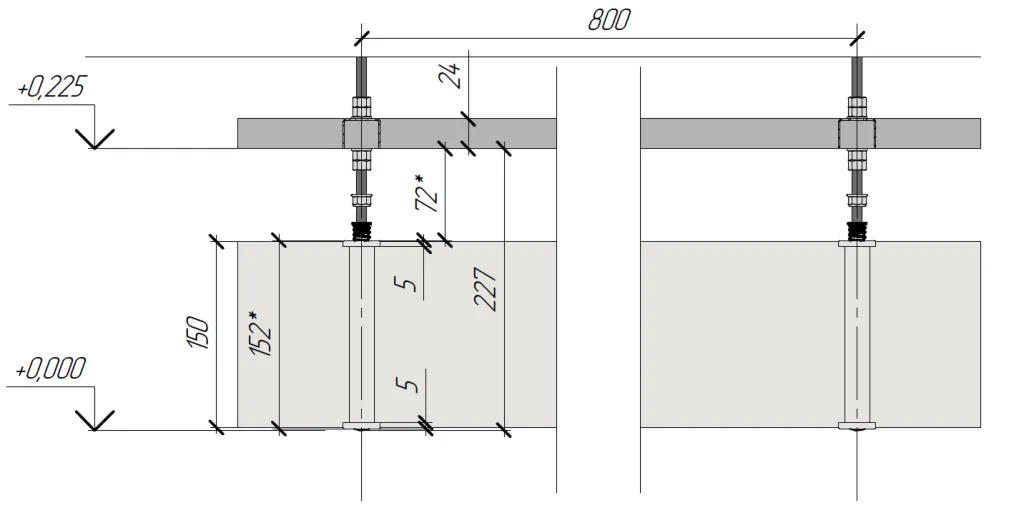

| Параметр | Значение |
|---|---|
| Шаг подсистемы | 800 мм |
| Высота ламели | 150 мм |
| Минимальная монтажная высота | 227 мм |

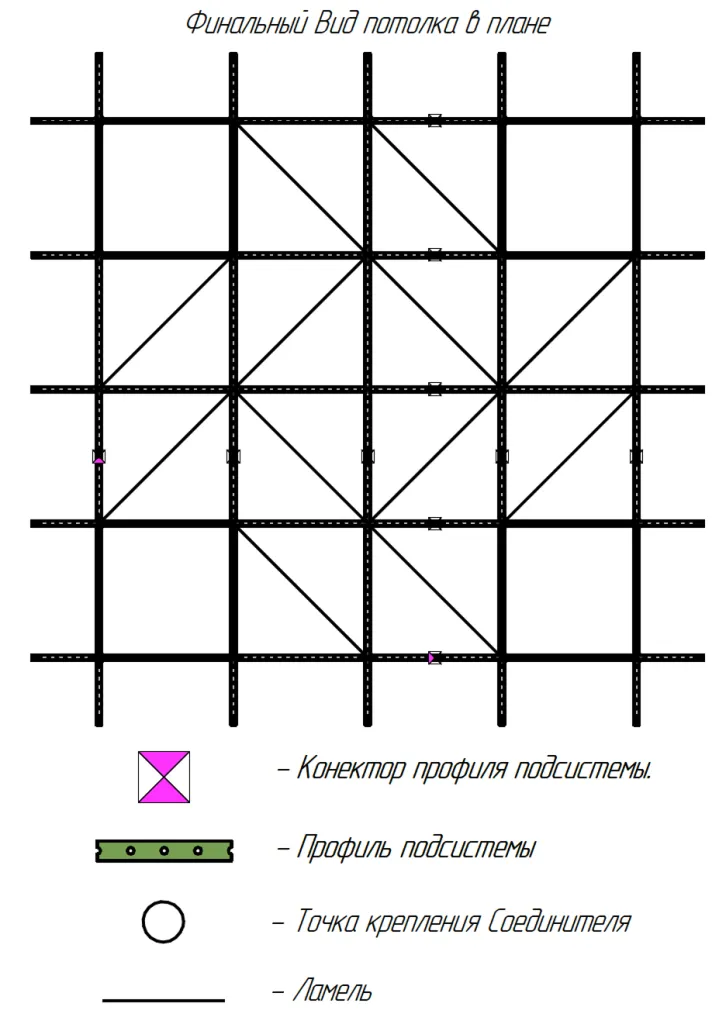

Финальный узел крепления

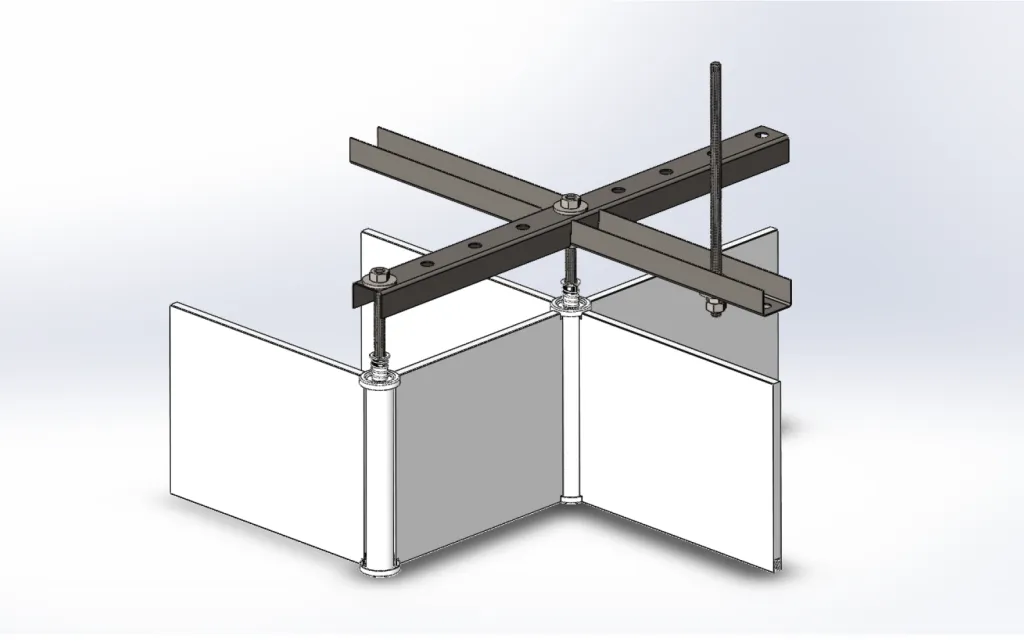

После установки всех элементов формируется завершённый узел крепления, обеспечивающий стабильную геометрию потолка и возможность дальнейшего обслуживания инженерных систем.
